低壓電纜故障測試儀是一款綜合性能很強的路徑探測儀器。
- 經典定位模式，導線巡航模式，信號曲線模式
- 羅盤、方向和信號幅值顯示，直觀顯示管線左右方向
- 全數字化高精度采樣處理：穩定可靠，超高靈敏度
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品圖集
資質證書
聯系我們

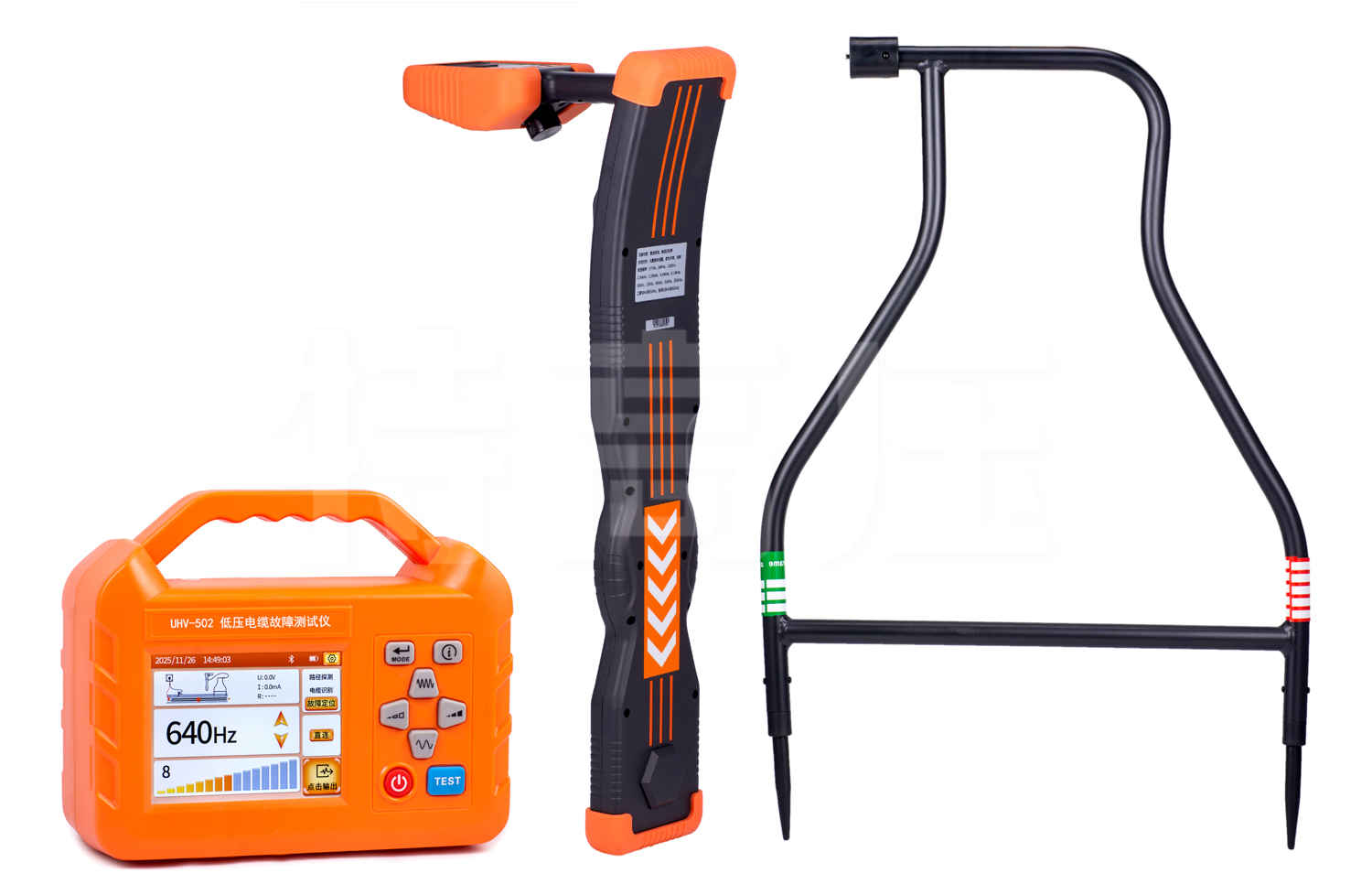

低壓電纜故障測試儀是一款綜合性能很強的路徑探測儀器。具有管線路徑探測、電纜識別、管線接地故障查找、GPS測繪等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、連接測試線、聽診器、A字架（標配）、測繪APP（選配）、RTK（選配）等組成。
管線路徑探測：能在非開挖的情況下，用于金屬管線、地下電纜的路徑探測、管線普查和深度測量。儀器使用多種濾波技術、具有一定抗干擾能力，能精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。該功能由信號發射機、接收機、信號發射電流鉗和連接測試線來配合實現。
產品別稱：地埋電纜故障測試儀、低壓電纜故障測試儀、低阻電纜故障測試儀
產品參數
選配功能
| 測繪APP | 使用APP配合接收機實現GPS管線測繪功能，實現定位測量、管理及查看地下管線地理坐標、深度等信息，并提供云服務進行數據存儲、備份、轉移等 |
| 查障定位 | 配合A字架可實現對線纜接地故障的精確定位 |
| RTK | 使用RTK設備實現厘米級高精度定位功能，配合手簿使用專用APP實現對管線位置精確定點測繪 |

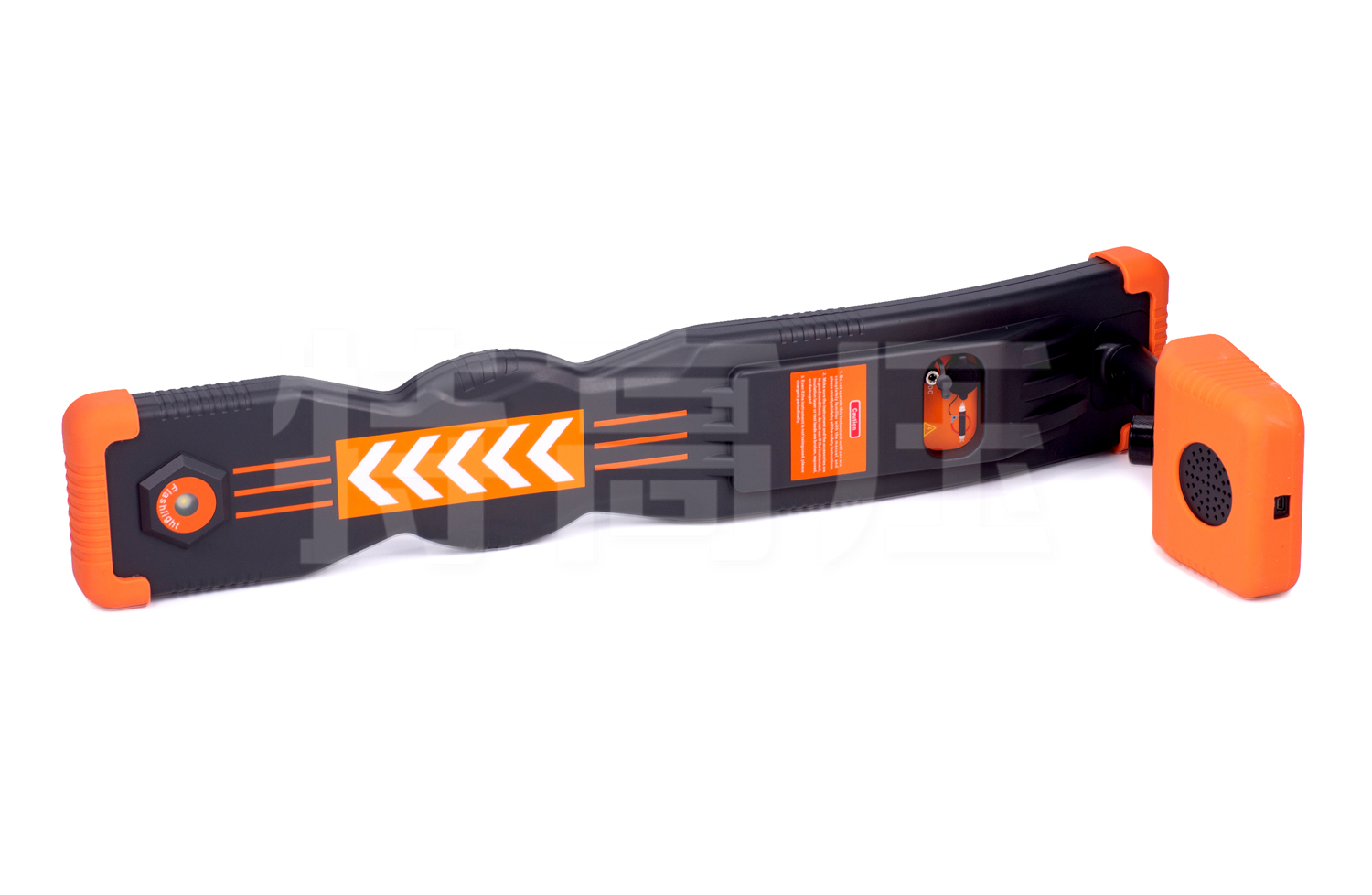

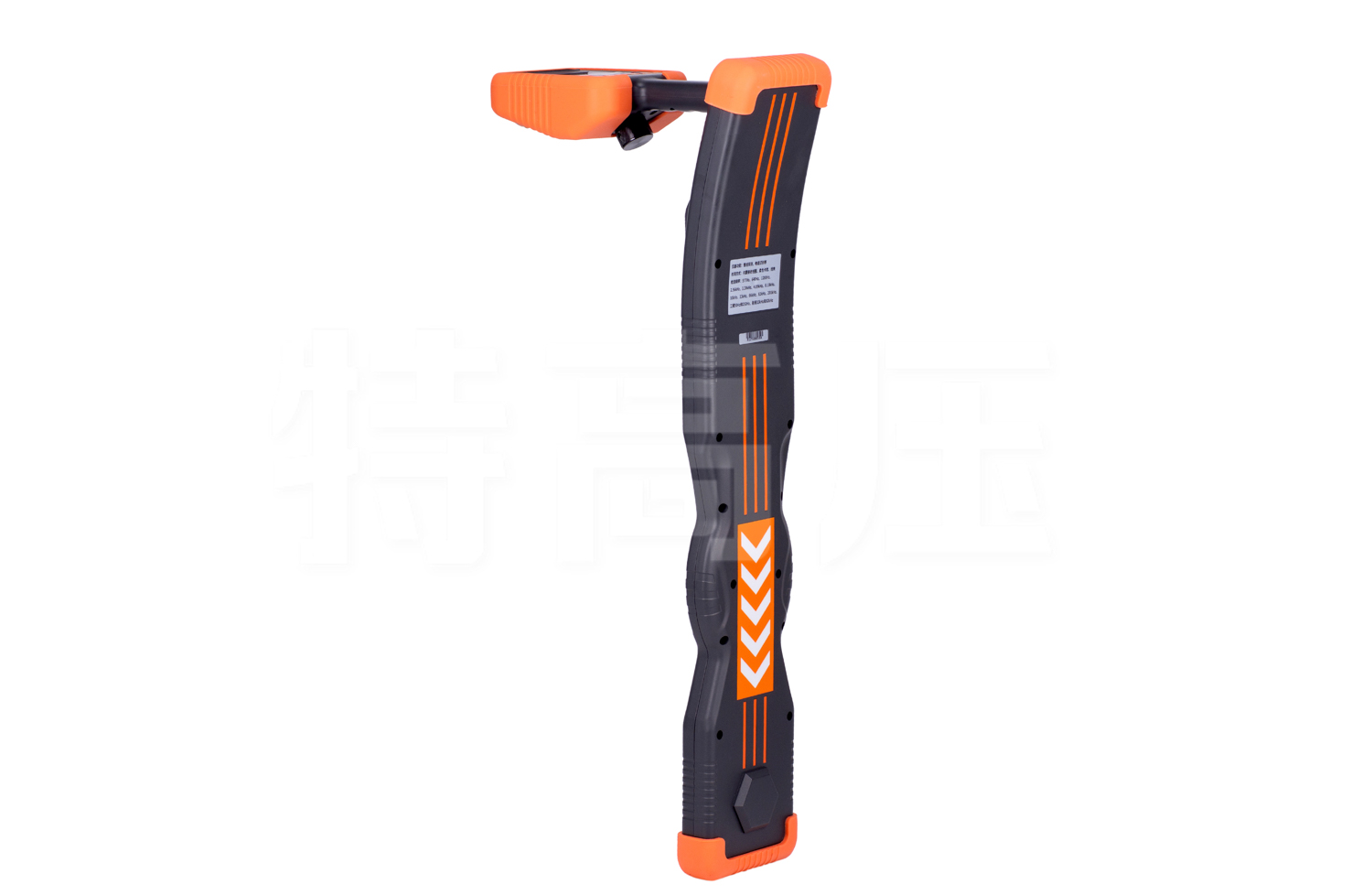

接收機規格
| 功能 | 管線探測（線纜位置跟蹤、方向顯示、深度測量、電流測量）、電纜識別、管線接地故障查找、管道測繪、云服務、藍牙通訊 |
| 電源 | 7.4V DC 3400mAh可充鋰電池 |
| 輸入方式 | 內置接收線圈、柔性卡鉗、聽診器 |
| 藍牙通訊 | 支持藍牙通訊進行儀表控制，以及連接手機APP進行各類數據處理 |
| 接收頻率 | 主動探測頻率：577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz |
| 工頻被動探測頻率：50Hz、250Hz | |
| 射頻被動探測頻段：中心頻率分為33kHz、82kHz | |
| 管線探測模式 | 寬峰法、窄峰法、音谷法 |
| 管線探測顯示 | 經典定位模式，導線巡航模式，信號曲線模式 |
| 管線探測檢測范圍 | 直連法：一般可以達到線纜長度0~20公里，主要由接地電阻、線纜電阻和線纜埋地深度決定 |
| 耦合法：一般可以達到線纜長度0~10公里，主要由接地電阻、線纜電阻和線纜埋地深度決定 | |
| 感應法：適用于埋地深度小于2m的線纜 | |
| 深度和電流 | 自動讀取電纜深度和電流值 |
| 管線測量深度 | 0~20m |
| 深度精度 | 平面位置精確定位精度：目標電纜或管線的中心軸線位置：±5%（埋深在0~3m）±10%（埋深在3m~20m） |
| 正誤提示 | 排除鄰近電纜干擾，在測量有鄰近電纜時，根據鄰近電纜反饋的不同信號強度與測量電流相位可以區分鄰近電纜的測量，在跟蹤電纜的過程中，觀察相位表盤和指針指向，區分被測線纜和鄰近線纜 |
| 聲音指示 | 隨信號強度變化的調頻音調 |
| 抗干擾能力 | 極窄的接收頻帶，獨特的數字處理方法，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾 |
| 干擾距離 | 使用耦合法和感應法時，發射機均會在近距離內產生干擾，干擾的距離和發射功率及頻率有關，功率越大、頻率越高則干擾越強。 |
| 接收機不受發射機干擾的最小距離往往需要試驗確定：管線探測：耦合法5m之外，感應法20m之外可確認為無干擾 | |
| 電纜識別：耦合法2~5m之外可確認為無干擾 | |
| 電纜識別 | 鑒別方式：柔性卡鉗智能鑒別、聽診器鑒別；可標定電纜數量：1～10條。 |
| 標定值：接收信號與發射信號的電流百分比在標定值75%~135%之間為識別成功條件之一 | |
| 方向性：發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一 | |
| 電纜識別檢測范圍 | 直連法：可識別回路電阻為0Ω～8kΩ的信號 (一般可以達到線纜長度0~20公里，主要由接地電阻與線纜電阻決定) |
| 耦合法：可識別回路電阻為0Ω～1kΩ的信號；(一般可以達到線纜長度0~6公里，主要由接地電阻與線纜電阻決定) | |
| LED夜間照明 | 接收機具有LED手電筒功能 |
| 液晶 | 3.5寸彩屏液晶 |
| 尺寸 | 約290mm(長)×128mm(寬)×700mm(高) |
| 質量 | 約1.90kg |
| 充電器 | DC 8.4V 1A |
| 照明燈功率 | 1W max |
| 連接接口 | 1*mini-B USB接口（用于固件升級） |
| 1*DC充電口 | |
| 1*柔性卡鉗連接插座 | |
| 柔性電流鉗 | 長約620mm，線徑約8mm |
| 線圈內徑 | φ200mm（可以根據需要定制更大口徑） |
| 聽診器尺寸 | 長寬厚約111mm×60mm×27mm（聽診器選配） |
| 引線長度 | 聽診器引線長度：約3m |
| 工作溫濕度 | -10℃～40℃；80%Rh以下 |
| 存放溫濕度 | -10℃~50℃；≤95％RH, 無結露 |
| 耐壓 | AC3700V/rms(外殼上下兩端之間) |
| 適合安規 | -IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |

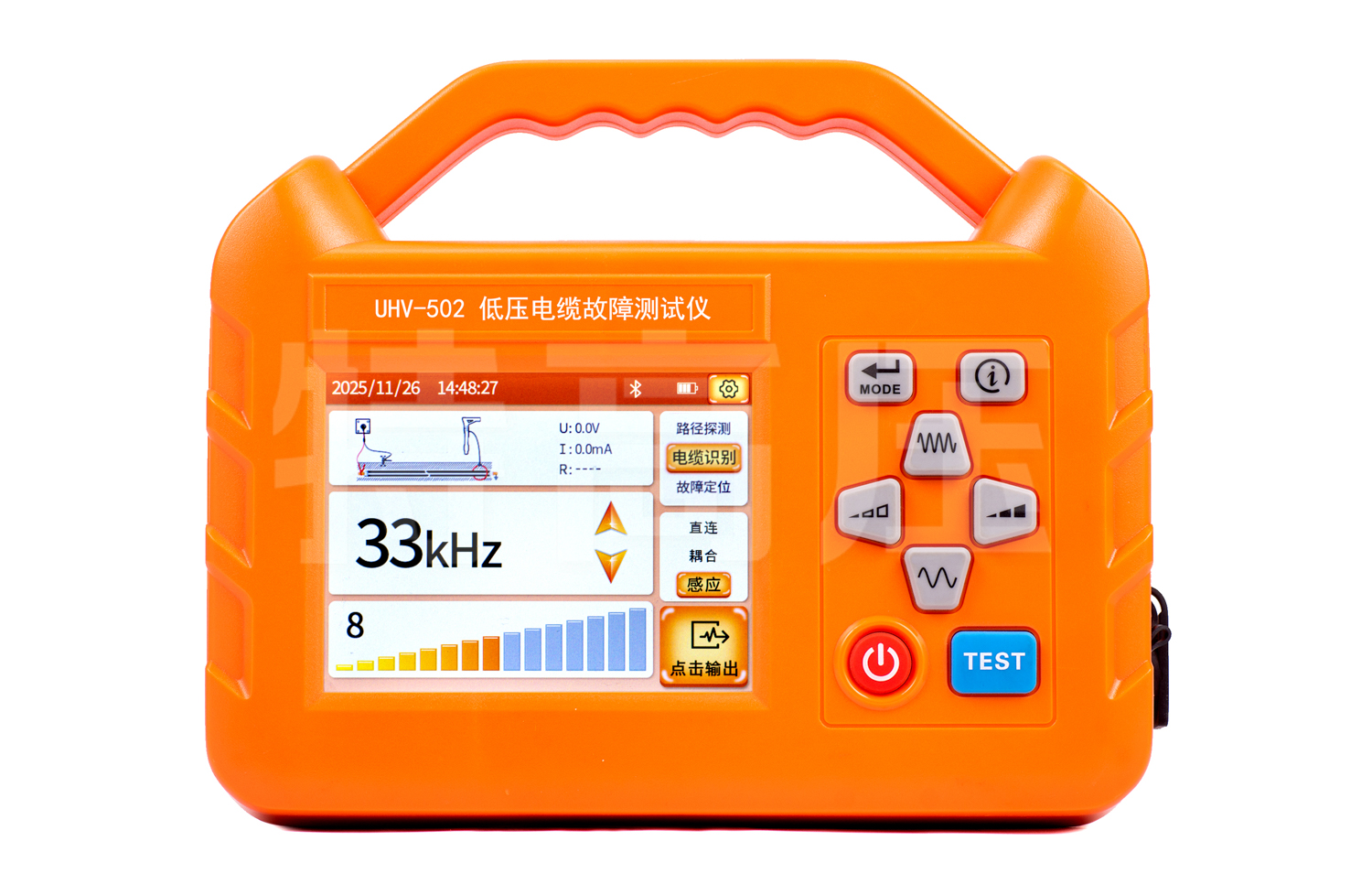

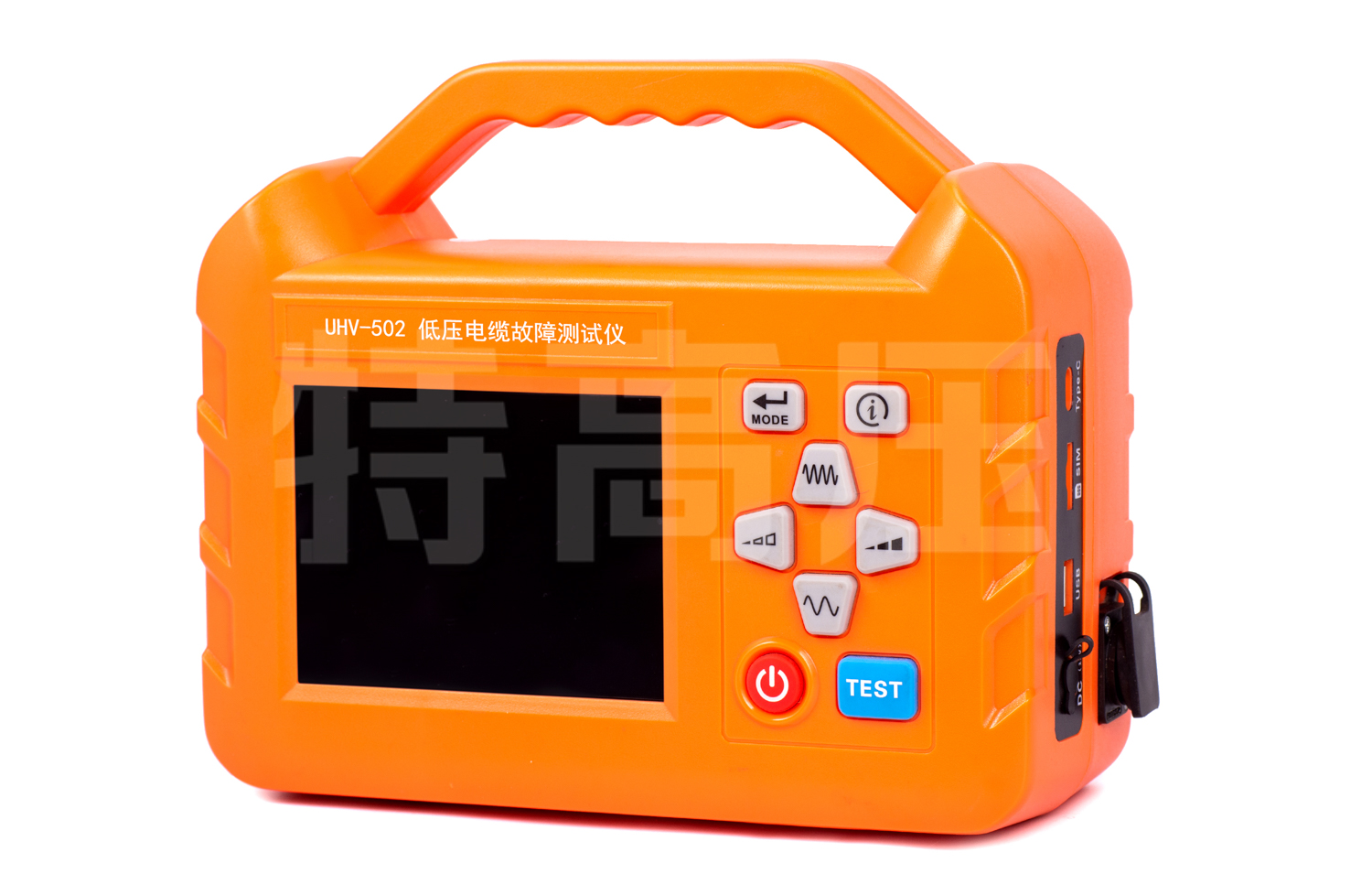

發射機規格
| 功能 | 多種頻率信號發射方式 |
| 電源 | 11.1V DC 12800mAh可充鋰電池 |
| 輸出方式 | 直連法、卡鉗耦合法、感應法 |
| 輸出頻率 | 577Hz，640Hz，1280Hz，2.56kHz，3.20kHz，4.09kHz，8.19kHz，10kHz，33kHz，66kHz，82kHz，201kHz |
| 輸出功率 | 10W max，10檔可調 |
| 阻抗 | 全自動實時阻抗匹配和保護功能 |
| 直連輸出電壓 | 150Vpp max |
| 電路保護 | 具有過載和短路保護 |
| 液晶 | 5.6寸LCD彩屏液晶 |
| 儀表尺寸 | 約320mm(長)×275mm(寬)×145mm(高) |
| 質量 | 發射機約3.85kg；發射鉗約1.18kg |
| 充電器 | DC 12.6V 2A |
| 發射鉗尺寸 | 長寬厚297mm×194mm×39mm |
| 發射鉗內徑 | φ150mm |
| 發射鉗線長 | 紅色測試線3m，黑色測試線3m |
| 連接接口 | 1*Type-B USB接口（用于固件升級） |
| 1*DC充電口 | |
| 1*信號發射鉗連接插座 | |
| 2*直連測試線接口 | |
| 抗壓 | 發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力 |
| 耐壓 | AC 3700V/rms(儀器箱頂面與底面之間) |
| 電磁特性 | IEC61326(EMC) |
| 適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2) |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、多種探測模式：經典定位模式，導線巡航模式，信號曲線模式。
- 2、經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。
- 3、導線巡航模式：360°全方位管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡潔直觀，無需經驗即可進行操作。
- 4、信號曲線模式：可顯示歷史信號強度曲線，通過觀察不同位置信號強度曲線的變化，尋找線纜位置。
- 5、GPS測繪功能：用戶可通過手機APP內部的地圖查看接收機測繪的地下管線地理坐標，通過觀察地下管線路徑導向圖，可查看地下線纜的埋線方向。
- 6、電流方向判定（部分頻率），可通過標定電流方向，排除鄰線干擾，防止跟蹤錯誤。
- 7、內置掃頻測試功能，用戶可通過掃頻結果選擇合適的信號頻率進行管線測量，避免同頻干擾。
- 8、全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻和諧波干擾。
- 9、接地故障查找（選配功能）：發射機發射定位信號至故障線纜，使用A字架（標配）可定位管線的接地故障定位點，箭頭指示定位方向。
- 10、多種探測頻率：12種主動探測頻率和4種被動探測頻率。
- 11、發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。
- 12、發射機數字放大功率輸出，全自動阻抗匹配，全自動保護。
- 13、儀器下方內置高亮照明燈，方便夜間作業。
