在測距完成后須使用數字式多功能電纜故障定點儀進行精確定點
參考標準：GB50150_DLT596
- 自動選擇合適的范圍和增益，給出故障位置，測試更簡單
- 自動分析故障波形的特征波形，給出可能的故障位置
- 對波形進行縮放時，同時顯示全局波形，定標測距更方便
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品圖集
資質證書
聯系我們
電力電纜故障測距儀，用于電力電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。

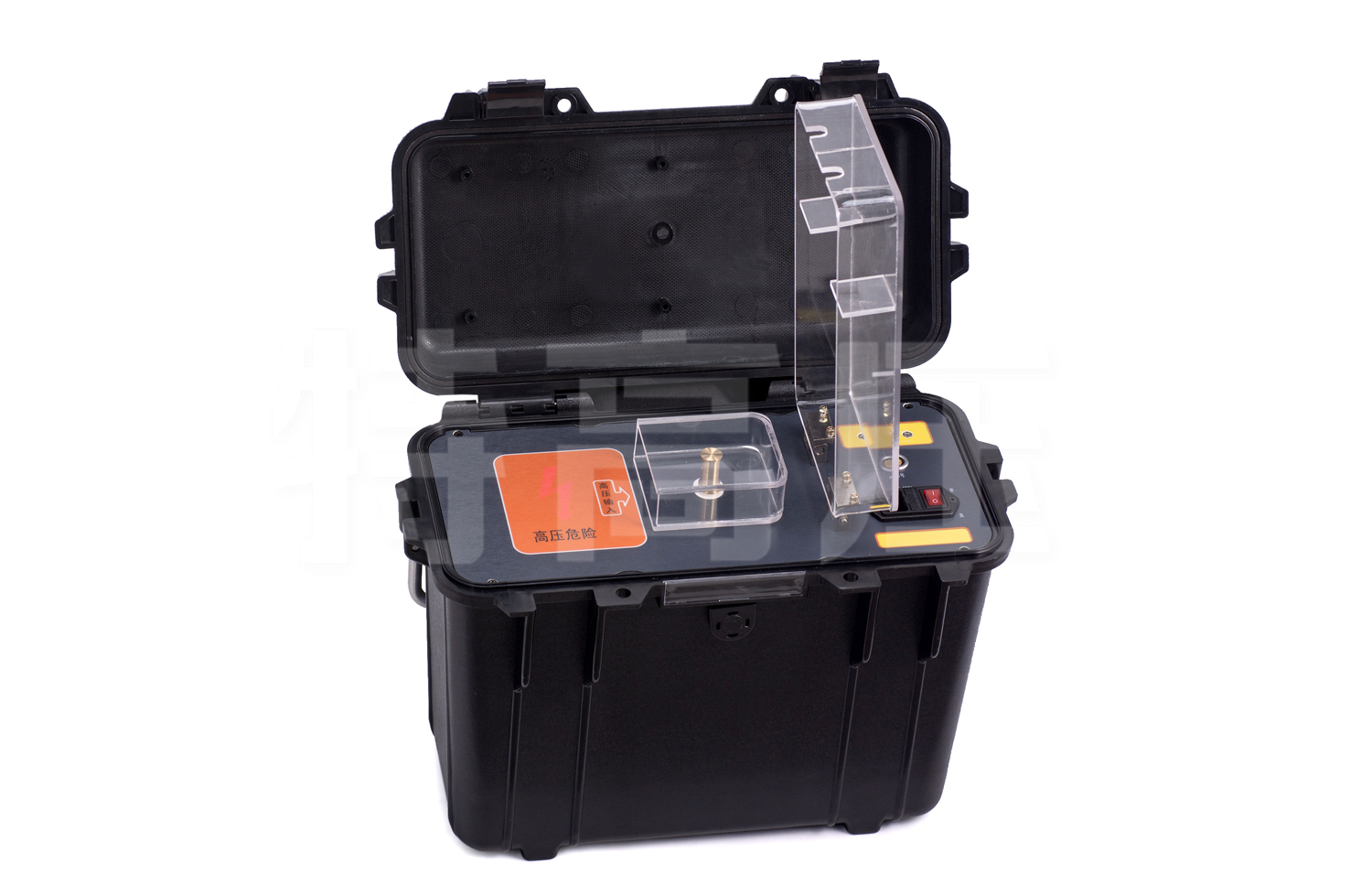

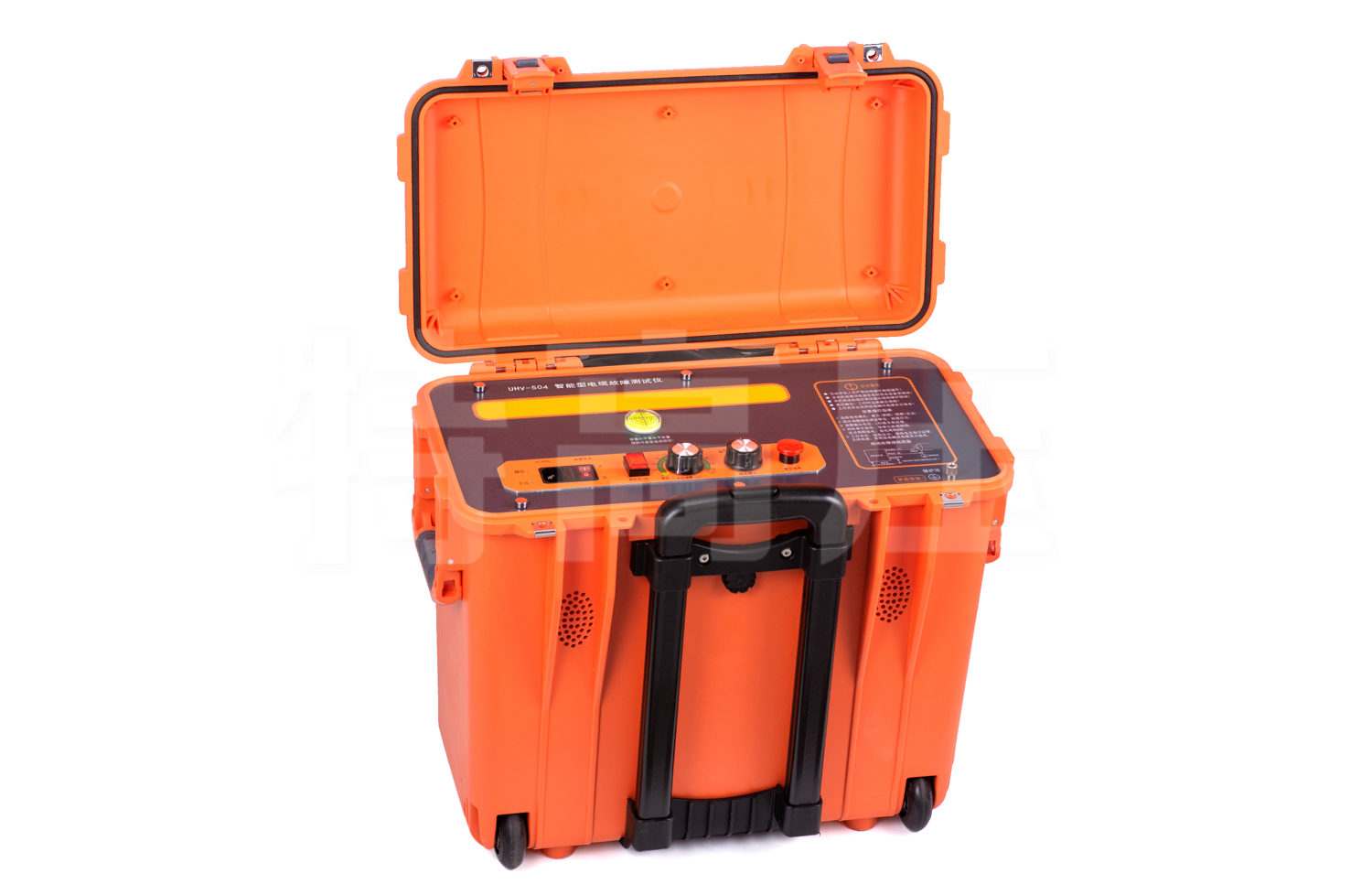

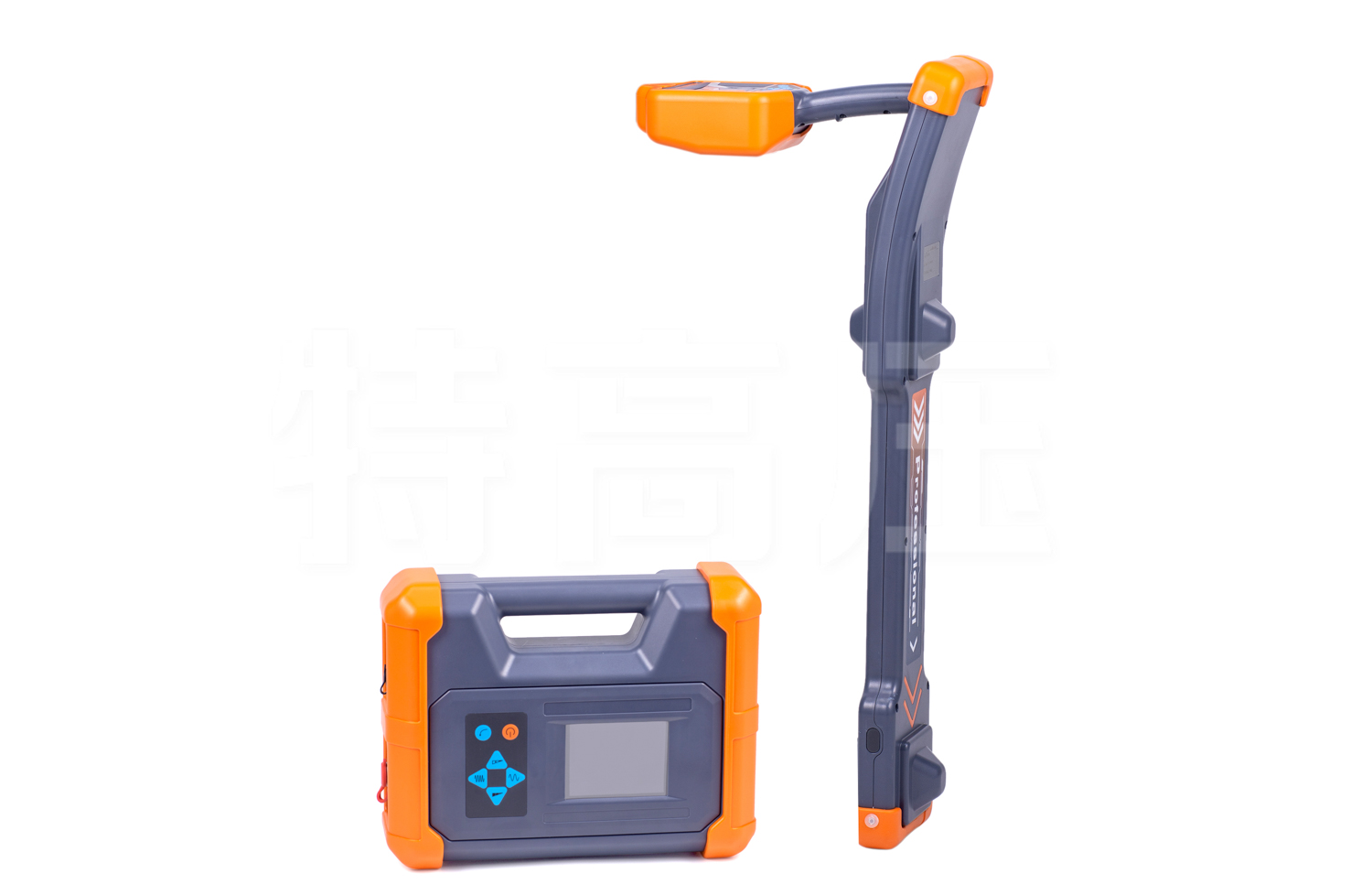

低壓脈沖方式可以獨立使用；在脈沖電流方式下需要和高壓信號發生器配合使用；在多次脈沖方式下還須和電纜測試多次脈沖耦合器配合；在測距完成后須使用數字式多功能電纜故障定點儀進行精確定點。它們共同組成一套高性能的，能提供多種創新特性的電纜故障查找系統。
產品別稱：智能型電纜故障測試儀
產品參數
技術指標
| 工作模式 | 低壓脈沖、脈沖電流、多次脈沖 |
| 信號增益調節范圍 | 70dB |
| 低壓脈沖發射電壓 | 30V |
| 測量誤差 | 4.±（0.5%×L+1m）,L≥20m |
| 低壓脈沖發射脈沖寬度 | 5.40ns~20.5us |
| 最高分辨率 | 0.1m |
| 最大采樣頻率 | 400MHz實時采樣 |
| 最大測距范圍 | 100km |
| 波速設定范圍 | 100m/us~300m/us |
| 測距盲區 | 2m |
| 波形保存數量 | 100條 |
| 通訊接口 | USB,藍牙(選配) |
| 電源 | 鋰離子電池組，標稱電壓7.4V,6000mAh。 |
| 電池供電時間 | 使用充滿電的聚合物鋰離子電池，可以連續使用10小時以上(隨著電池的老化，連續使用時間會相應縮短)。 |
| 充電器 | 輸入AC220V，50Hz，充電電流2A，充電時間6小時 |
| 體積 | 274×218×81mm |
| 質量 | 主機2.6kg |
| 使用條件 | 溫度：-10℃～+40℃ |
| 濕度：5％～90％RH（25℃） | |
| 海拔：h<4500m |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。
- 2、脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。
- 3、多次脈沖法：世界上最先進的測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度高。
- 4、國內同類儀器最高采樣頻率，與國際最高水平接軌。
- 5、提供最高0.1m的測距精度，測量盲區小，對近端故障和短電纜特別有效。
- 6、自動選擇合適的范圍和增益，給出故障位置，測試更簡單。
- 7、僅支持低壓脈沖模式。
- 8、自動分析故障波形的特征波形，給出可能的故障位置。
- 9、界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三個暫存波形，使波形比較功能更加簡單、直觀、方便。
- 10、支持低壓脈沖和脈沖電流波形比較功能，故障距離多方位驗證，判斷更準確。
- 11、對波形進行縮放時，同時顯示全局波形，定標測距更方便。
- 12、觸摸按鍵，操作更加靈活，具有手勢操作功能。
- 13、可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。
- 14、波形清晰，尤其在多次脈沖測試中，多個波形采用不同顏色，更易于識別。
- 15、支持背光亮度自動調整功能。
- 16、可在機內存儲大量波形。
- 17、可以和計算機（臺式機或筆記本機）連接，進行聯機通訊。
- 18、提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。
- 19、儀器在1分鐘內無操作時，將減弱背光；30分鐘無操作，將自動關機，以減少電量消耗。
- 20、內置鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。
- 21、工作時間長：使用充滿電的鋰離子電池，儀器能連續工作≥10小時。
- 22、堅固機殼，質輕便攜。
產品圖集

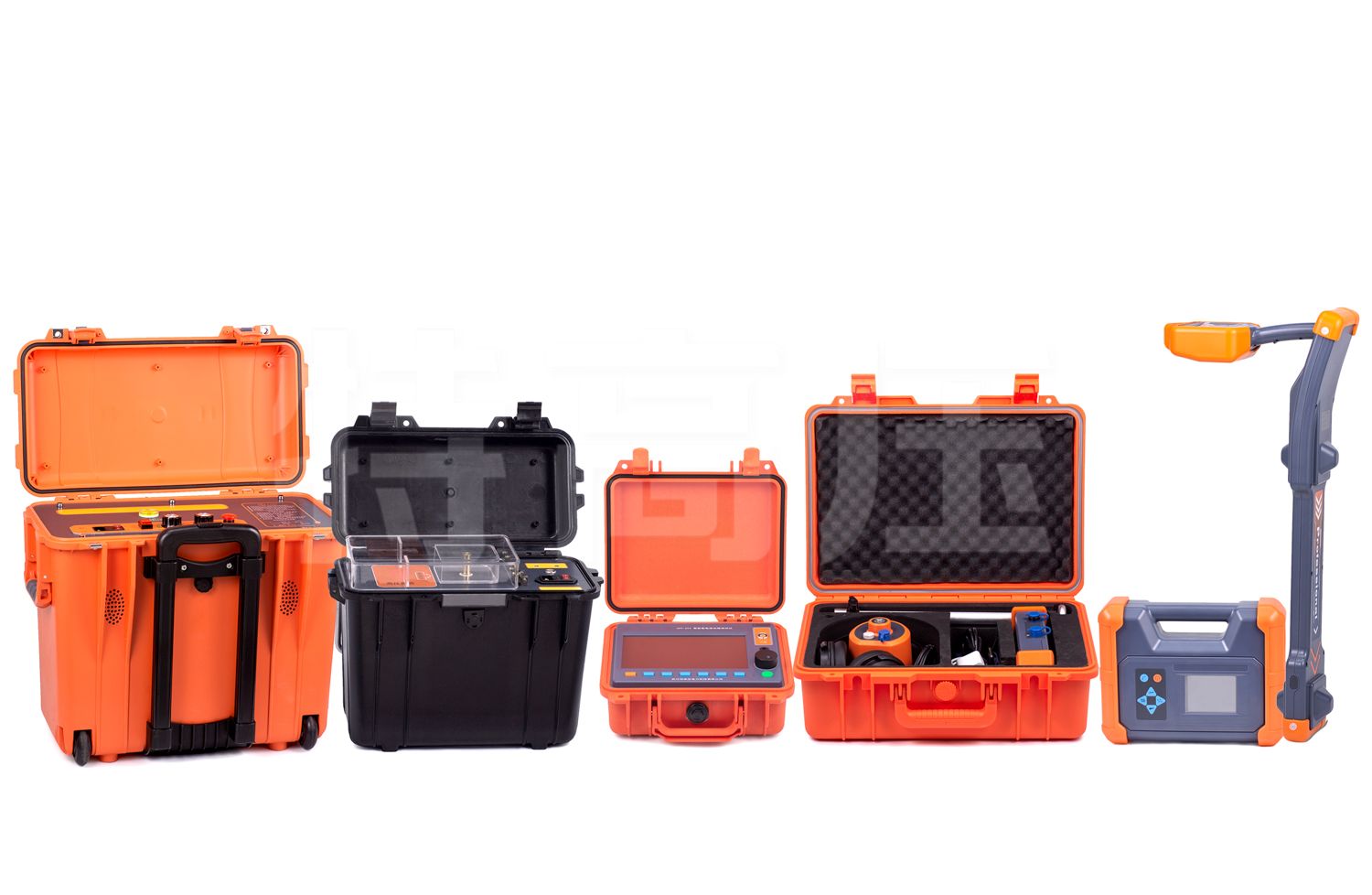

產品附件圖
